Le côté technique du modèle A 52
- Restauration -
Description :- Photo N°1 :
Ce poste est du type "Superhétérodyne" comme la majorité des modèles de cette époque. Après un nettoyage sommaire, on peut enfin voir un peu mieux l'équipement :
de gauche à droite, le transformateur d'alimentation, puis la lampe EL41, la prise femelle (horizontale) pour connecter le haut-parleur qui est du type dynamique (sans aimant),
la lampe , puis le condensateur de filtrage double et enfin la grande poulie pour entrainer le condensateur vriable.
Sur cette photo, vue par l'arrière, le condensateur variable et les deux transformateurs MF. On remarque une lampe ( EL41 près du transformateur) de type "rimlock" au milieu des autres de type "noval".
A noter que cette lampe est un peu moins puissante que l'habituelle EL84.
Vue d'ensemble du dessous du chassis, on voit le bloc d'accord sur la gauche avec les inscriptions "F osc > F ant" ce qui doit se traduire par "Fréquence oscillateur supérieure à Fréquence antenne". Cette fréquence est évidemment supérieure de 455 Khz.

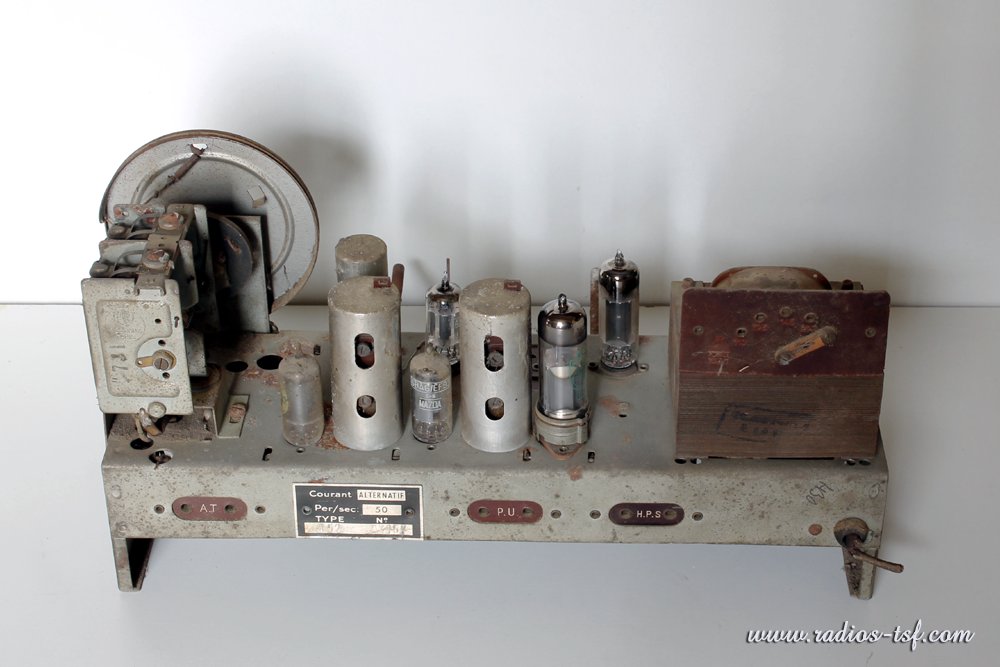

Photo N°1
Vue générale du chassis par l'avant

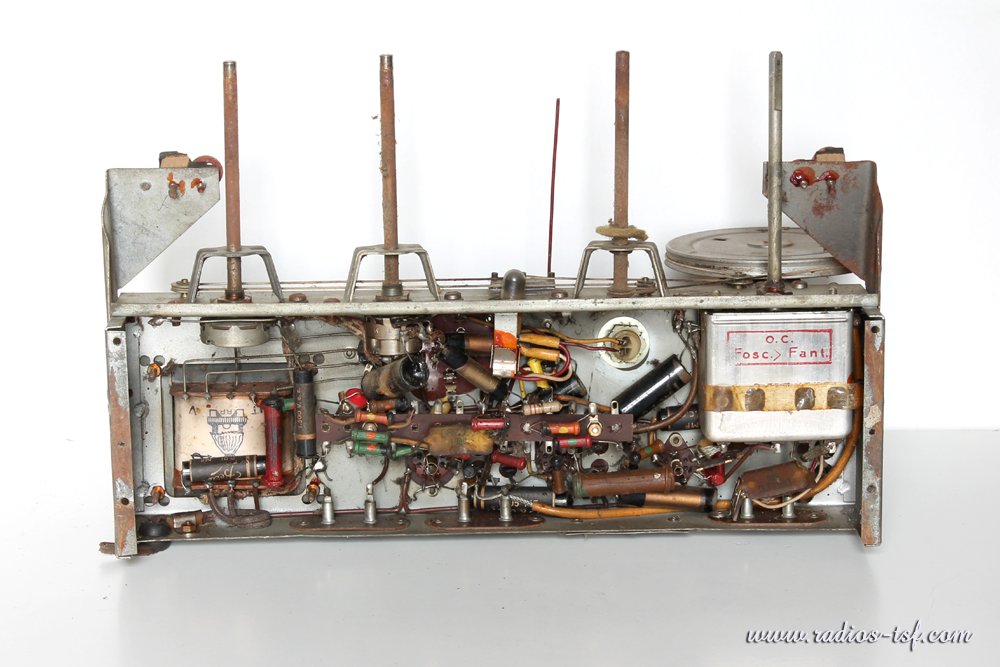

Photo N°2
Vue par l'arrière
Photo N°3
Vue générale du chassis par dessous
