Le côté technique du Modèle L724

Restauration

Description :

Notez une particularité sur ce modèle : il est équipé de lampes série "U" : UCH 42, UF41, UBC41, UL41, UY41. Cette série de lampes permettait d'économiser l'enroulement 6,3 volts traditionnel du chauffage lampes !
Aujourd'hui, cela ressemble à de petites économies, mais je suppose qu'à l'époque cela devait avoir son importance.

Explications : Les filaments des lampes sont connectés en série sur l'enroulement 110 volts du transformateur d'alimentation.
Pour que cela fonctionne cette série de lampe a été spécialement fabriqué pour que l'addition des 5 filaments fonctionnent sur 110 volts.
Voici les tensions d'alimentation des filaments de chaque lampe :
UCH 42 : 14 volts
UF41 : 12,5 volts
UBC41 : 14 volts
UL41 : 45 volts
UY41 : 31 volts
l'addition donne 116,5 volts, donc avec une petite marge de sécurité.
Plusieurs inconvénients se présentent : si un filament grille, la totalité des lampes s'éteignent et il faudra donc les tester une à une pour localiser la lampe fautive. il ne sera pas possible de faire des dépannages sans avoir la totalités des lampes installées et en bon état. A la mise sous tension, les filaments étant "froids", leur résistance est faible et un petit flash lumineux apparait, ceci à chaque allumage ce qui les fragilise et les met prématurément hors service. Côté utilisateur, ces inconvénients n'apparaissent pas si ce n'est un achat régulier de lampe neuves !!! .

- Photo N°1 :

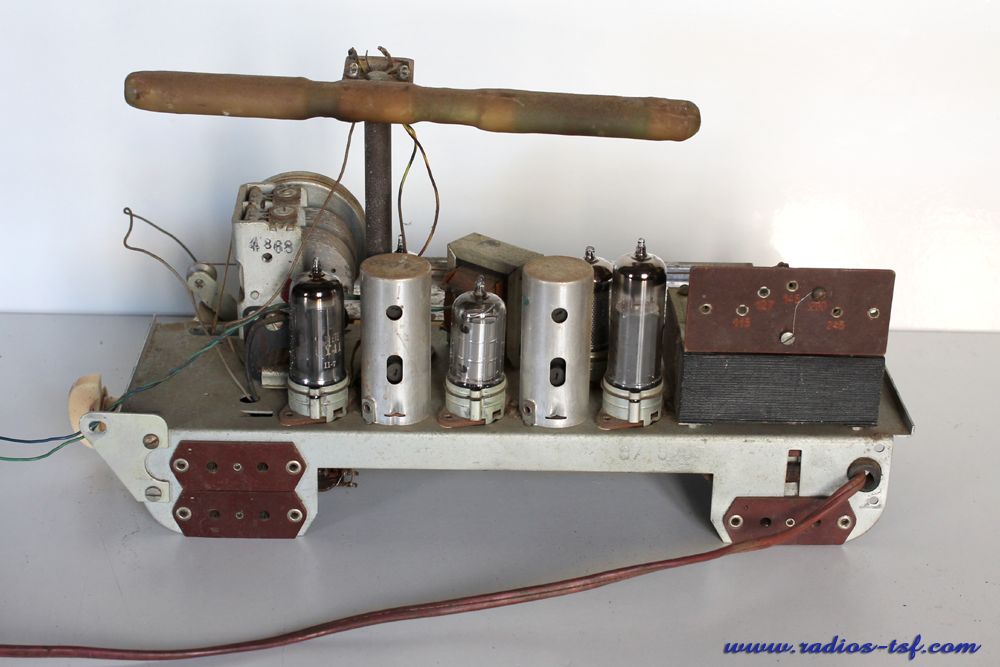

Vue de dessus du chassis. Au premier plan, le cadre de réception (cylindre en ferroxcube). Condensateur variable 2 x cages à gauche et transformteur d'alimentation à droite

- Photo N°2 :

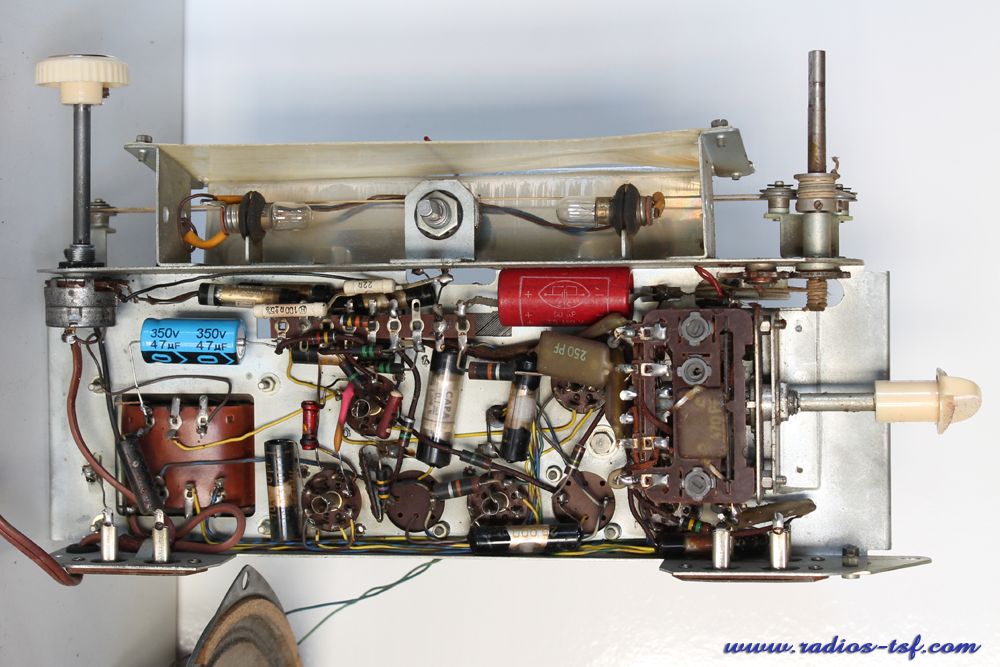

Vue de dessous du chassis. A droite le bloc d'accord. A gauche, le transformateur d'alimentaion, juste nau dessus de celui-ci un condensateur de filtrage neuf de couleur bleue qui détonne un peu avec les reste des éléments. on voit nettement les valeurs de ce condensateur.

- Photo N°3 :

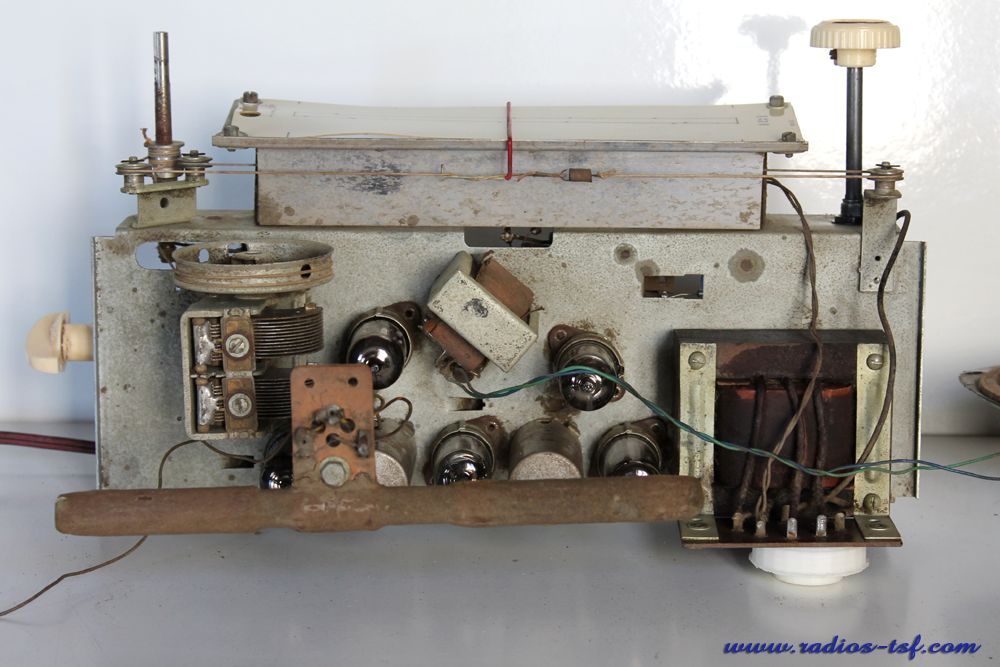

Vue arrière où on voit bien les prises d'entrées/sorties. De gauche à droite : antenne/terre, juste au dessous entrée Pick-up puis à droite Haut-Parleur supplémentaire

- Photo N°4 :

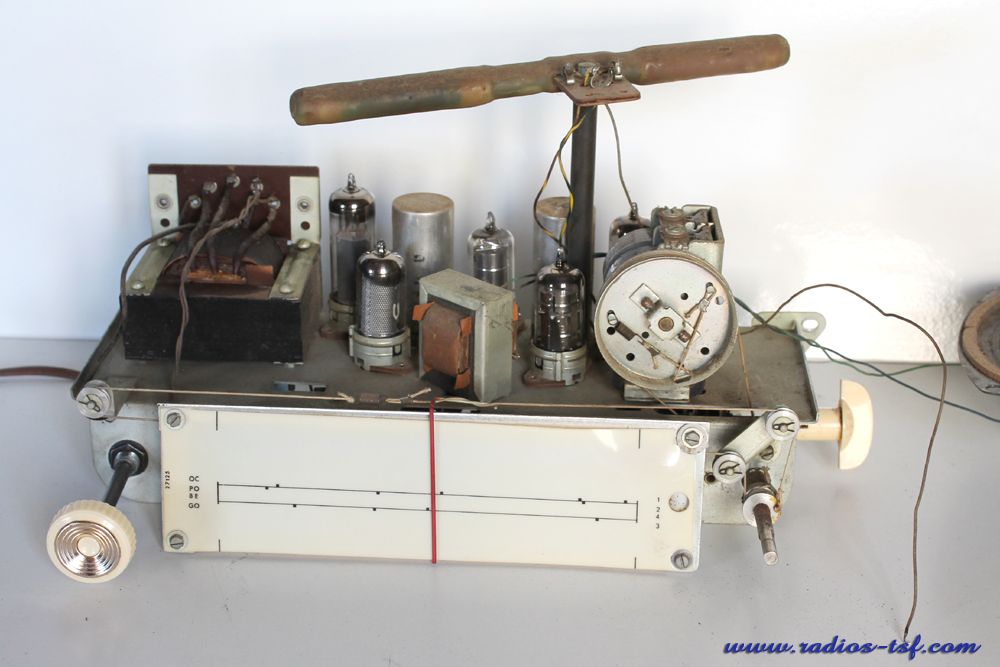

Vue sur le cadran et l'entrainement de l'aiguille et de la poulie du condensateur d'accord, juste au dessus de celle-ci, on voit le transformateur de sortie.
