Modèle B4F80 A
Description :- Photo N°1 :
Ce poste est du type "Superhétérodyne" comme la majorité des modèles de cette époque. Les lampes, du type "Noval", ont leurs filaments de chauffage alimentés en 6,3 volts alternatifs issus du transformateur d'alimentation.
- Photo N°2 :
Sur cette photo, on voit les 4 lampes qui forment le circuit actif de ce poste. A droite, les 2 condensateurs de filtrage rouge avec la résistance de filtrage de 1 KΩ (de couleur verte).
- Photo N°3 :
Les 2 ampoules d'éclairage de la façade sont grillées, donc à remplacer. On voit également le montage bizarre du trasformateur de sortie, il est équipé d'un écran en tôle destiné à limiter le parasitage.

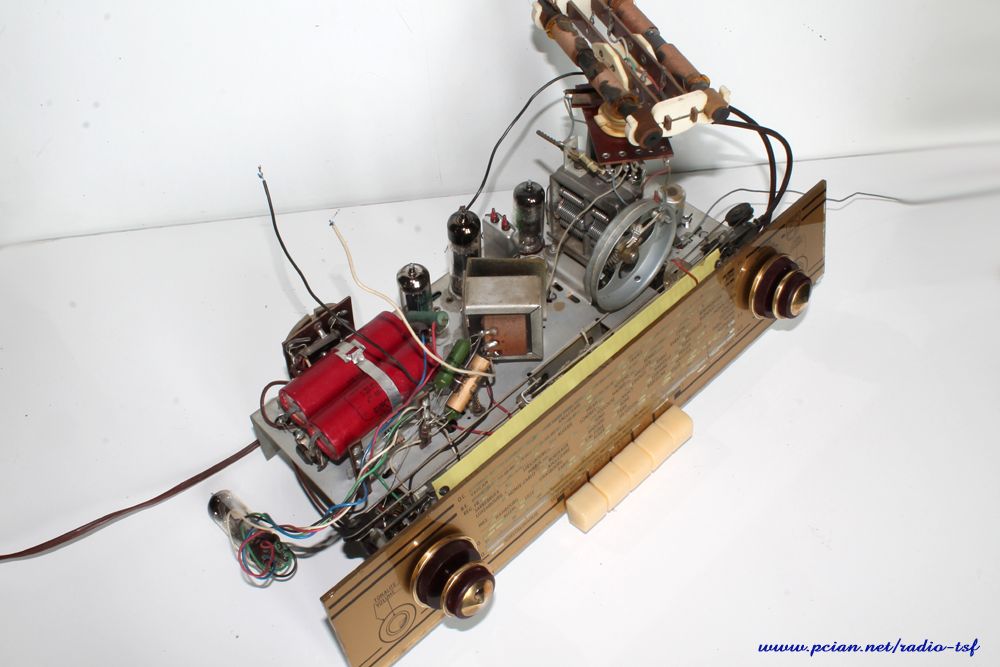

Photo N°1
Vue générale du chassis par le dessus

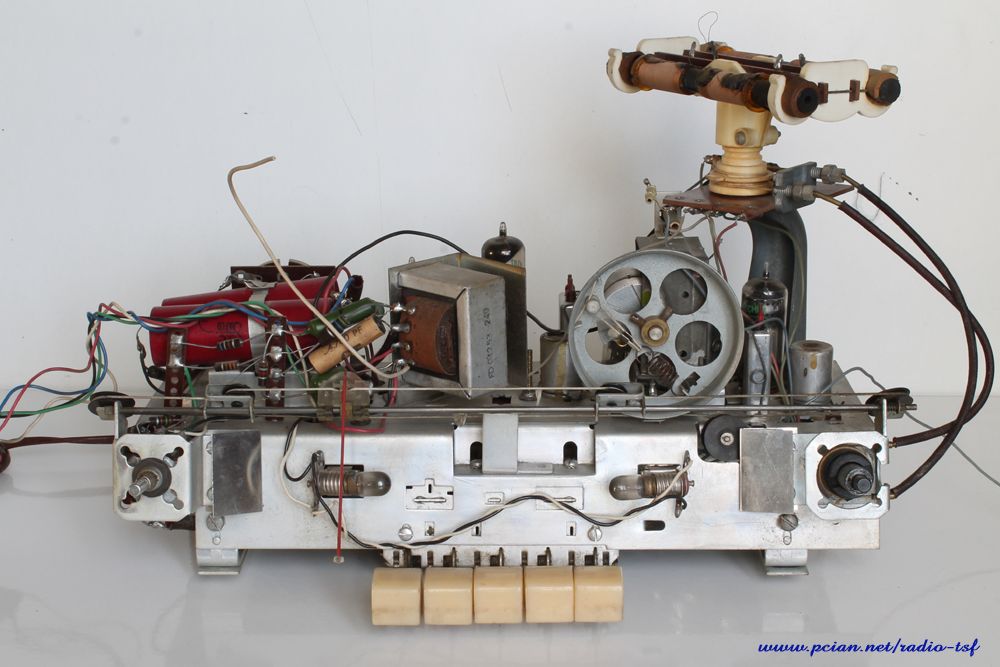

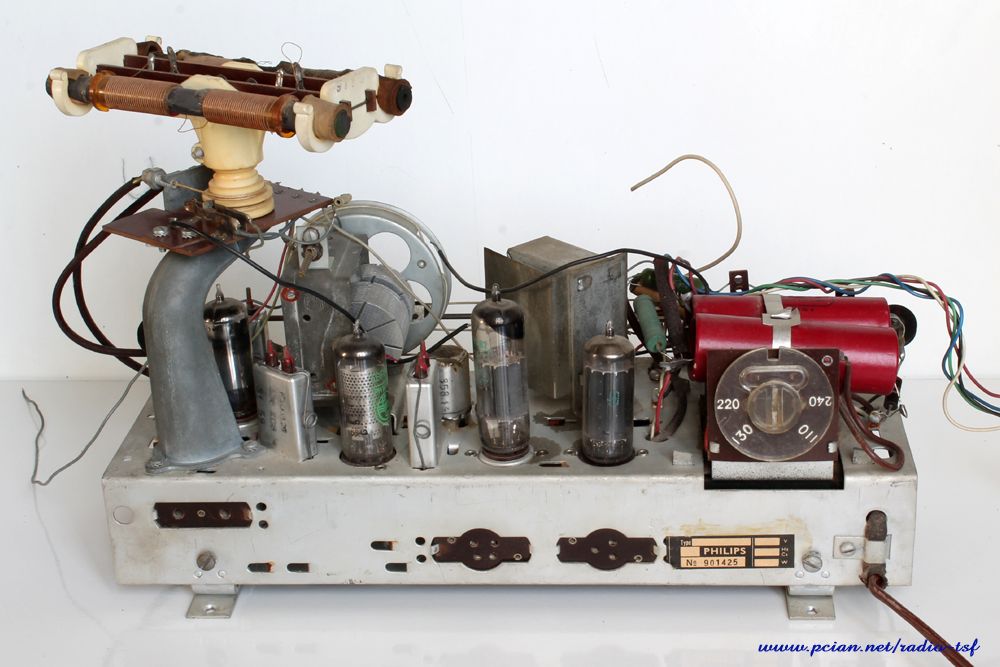

Photo N°2
Vue générale du chassis par l'arrière

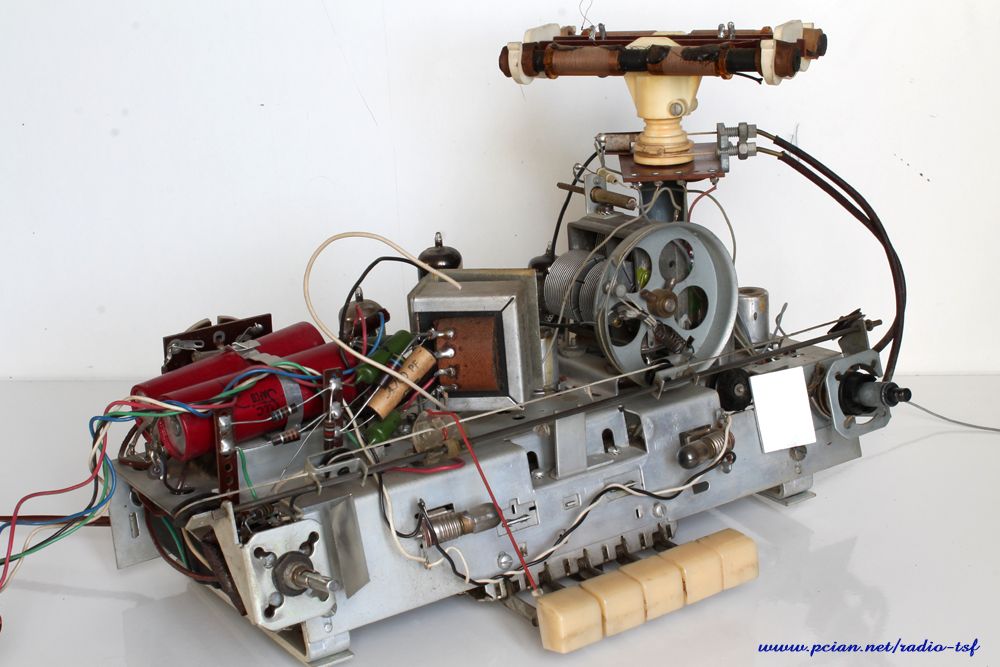

Photo N°3
Vue générale du chassis
Photo N°4
Vue du chassis côté HF/mélangeur

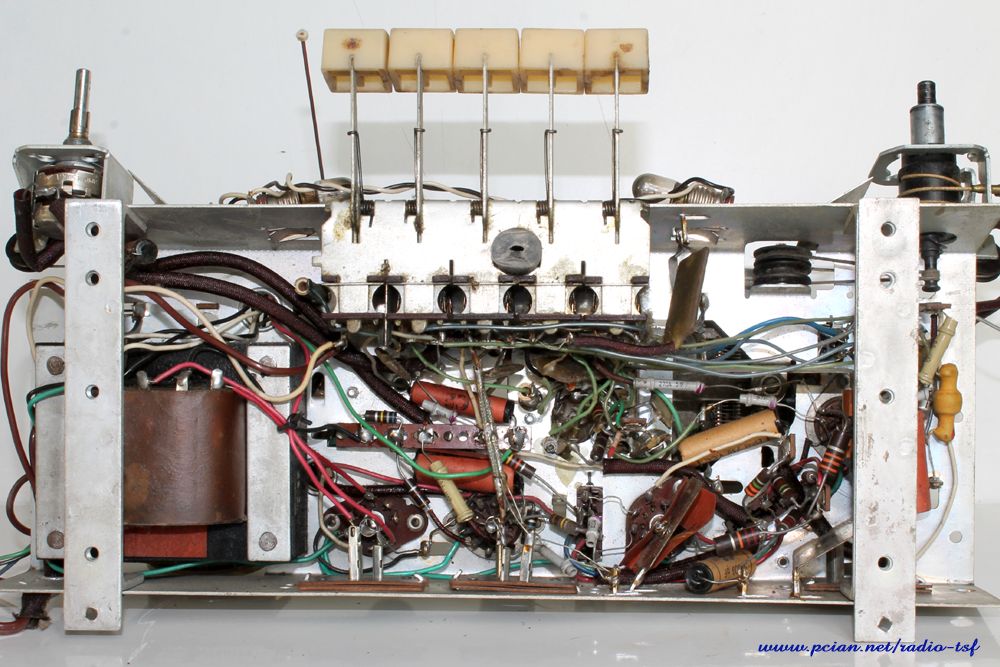

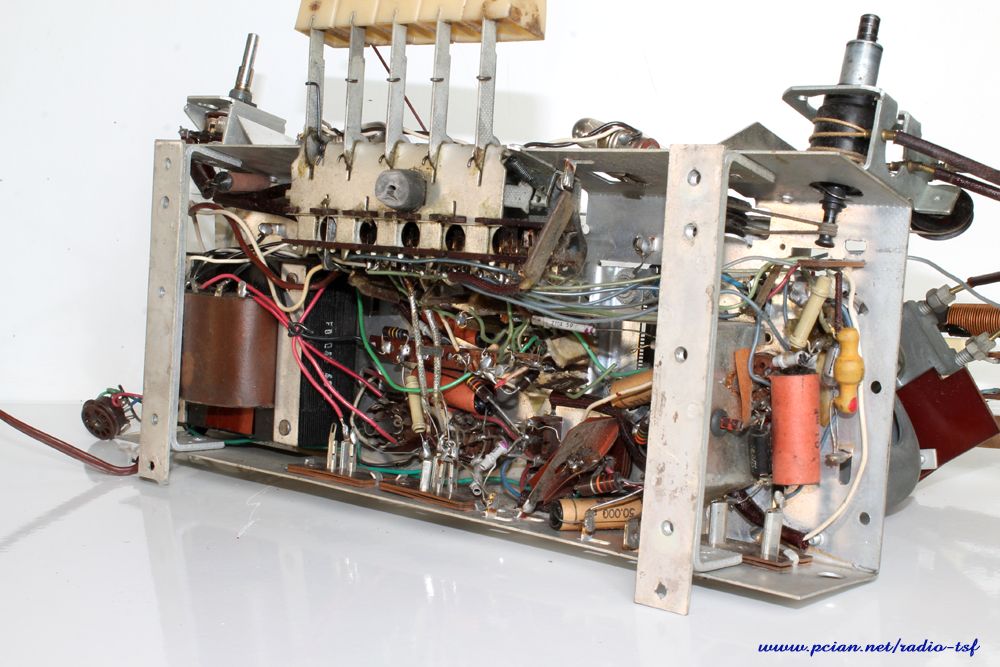

Photo N°5
Vue générale du chassis par dessous

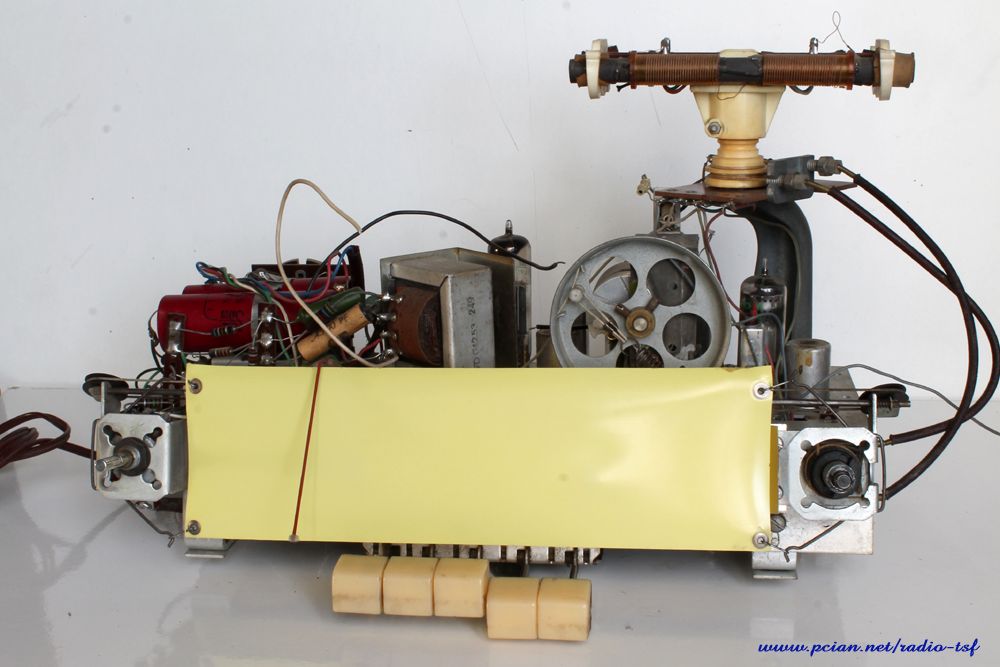

Photo N°6
Vue générale du chassis par devant

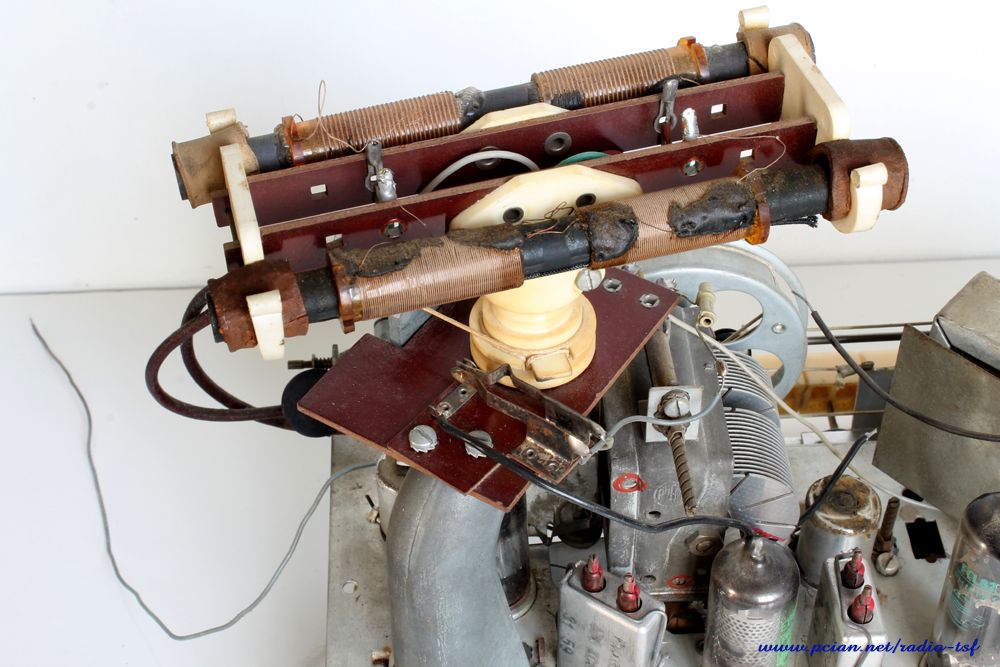

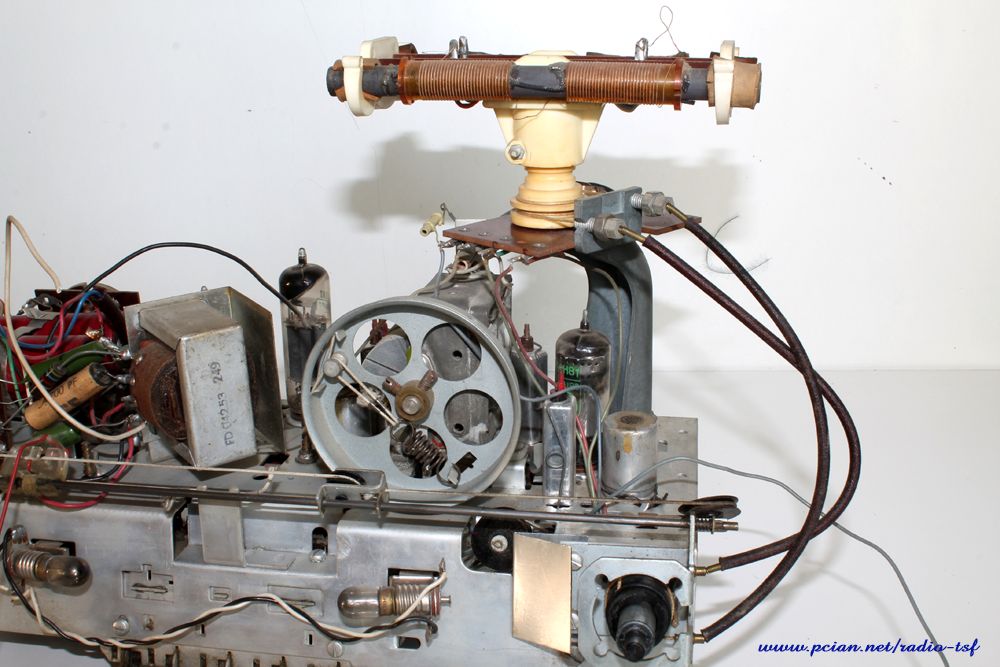

Photo N°7
Gros plan sur le CV et le cadre
Photo N°8
gros plan sur le cadre

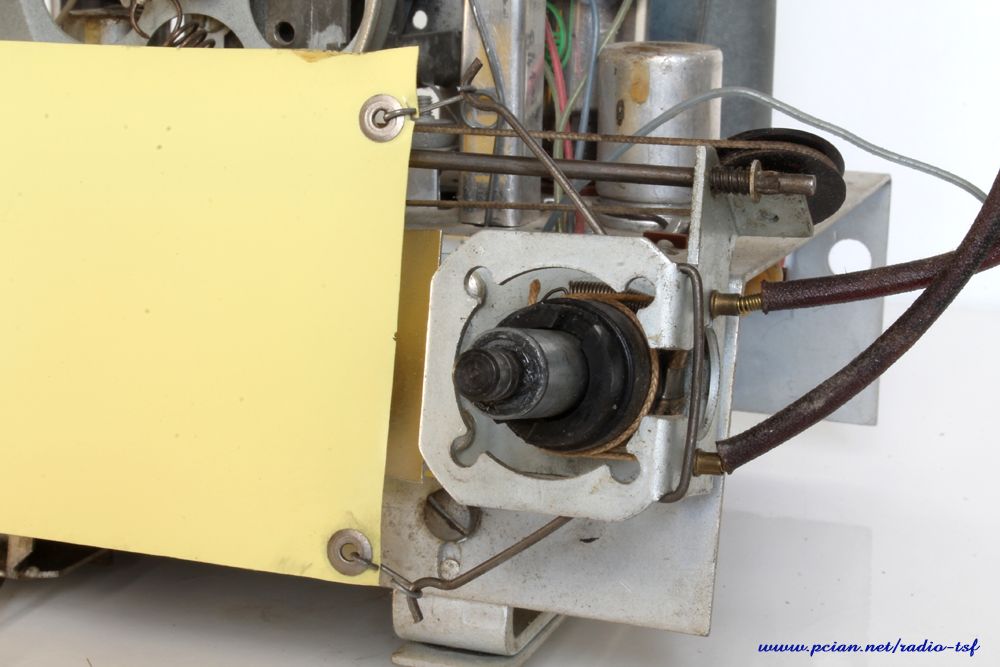

Photo N°9
Détail de la fixation de l'écran de fond
Photo N°10
Fond d'écran remonté

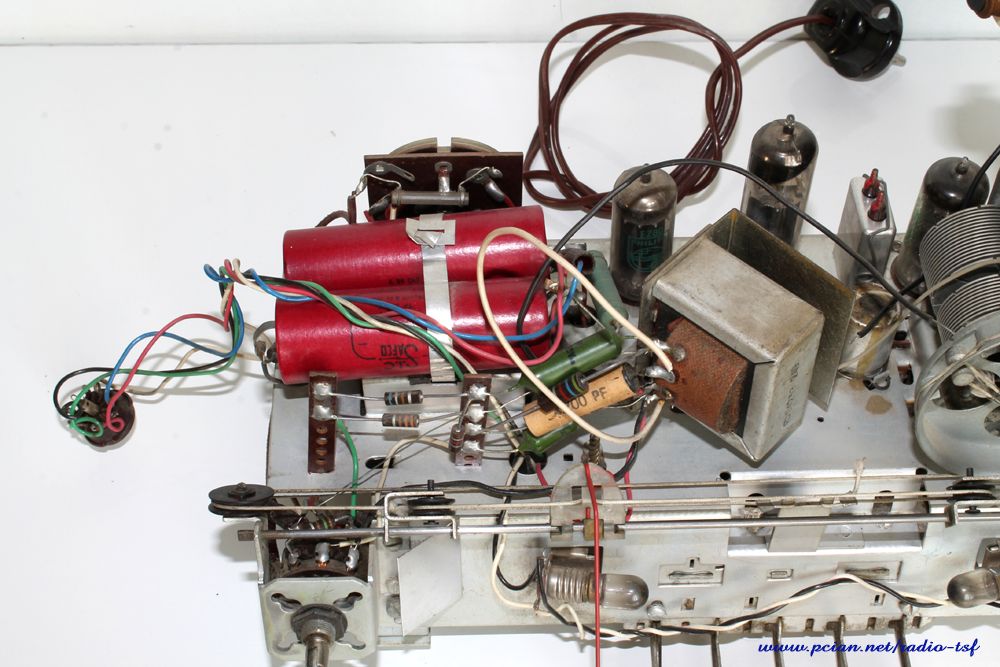

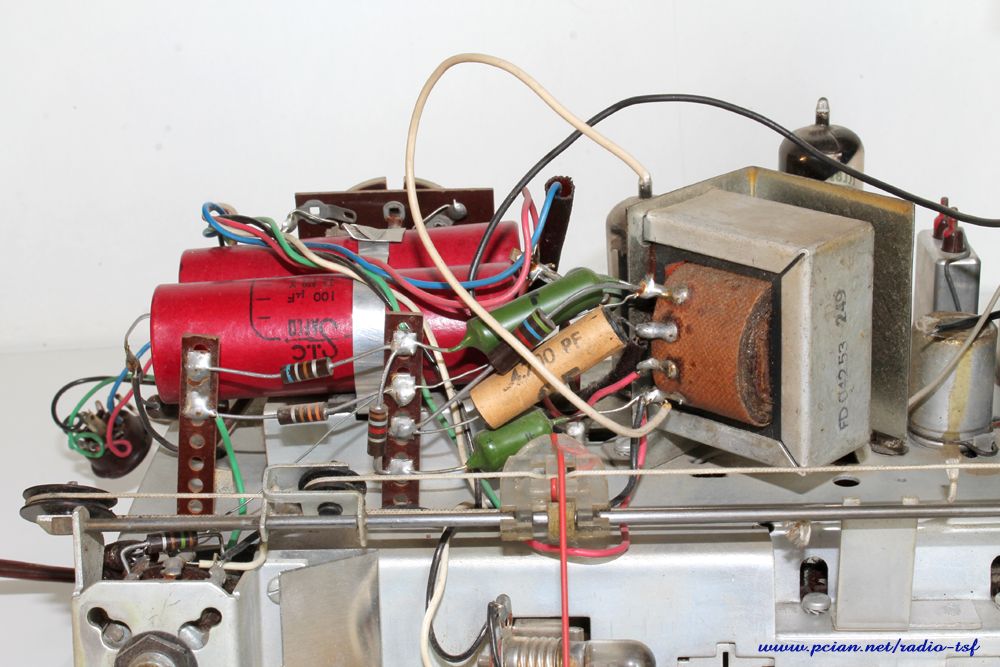

Photo N°11
détails vers le transformateur de sortie
Photo N°12
détails vers le transformateur de sortie
